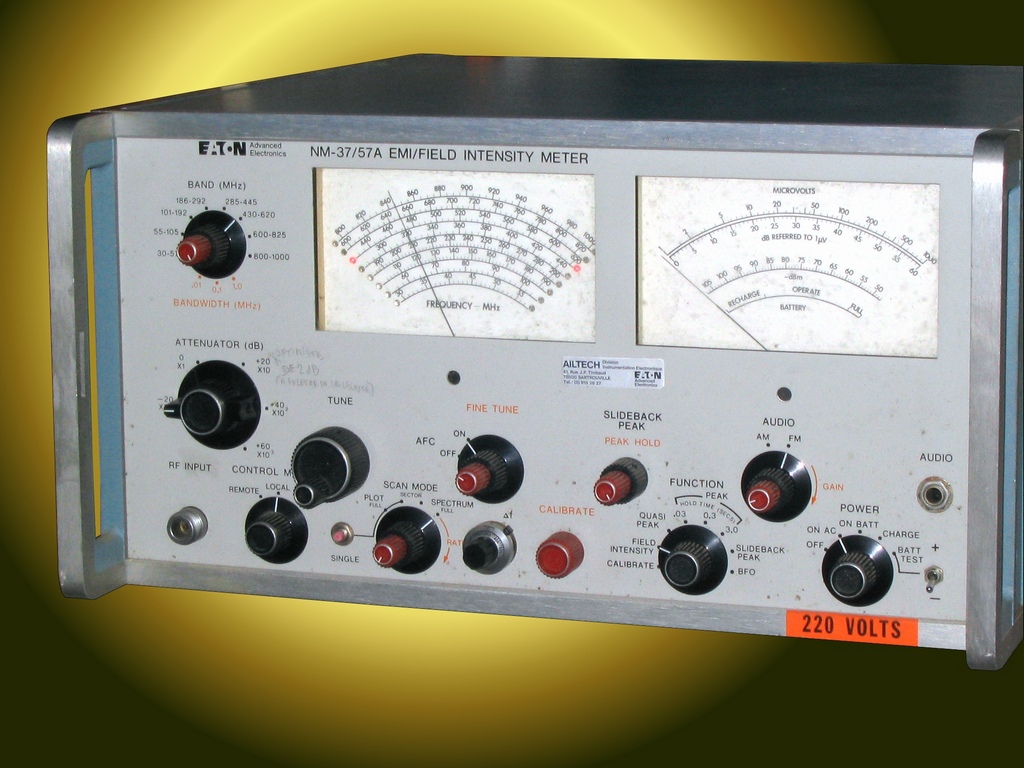

Récepteur de mesures EATON NM37 VHF UHF

diaporama Montrer les méta-données du fichier

Cet appareil est un récepteur de mesures pour le mesurage des perturbations électromagnétiques rayonnées ou champs électromagnétiques. Ce type d’appareil a surtout été utilisé dans les laboratoires d’essais de Compatibilité ElectroMagnétique.
Gamme de fréquences reçue : 30 MHz à 1000 MHz comprenant la gamme VHF de 30 à 300 MHz et une partie de la gamme UHF de 300 MHz à 1000 MHz.
Date de fabrication : 1973-1979. Prix en 1979 : 17400 $.
L’innovation par rapport aux générations précédentes est le balayage électronique de fréquences : Fonction SCAN. Il n’y a plus à tourner des manivelles pour changer de fréquences. Il reste cependant une division en 8 sous-gammes.
L’affichage des fréquences sur un cadran est remplacé par des échelles sur un galvanomètre.
L’enregistrement des résultats peut se faire directement avec une table traçante.
Cet appareil est encore entièrement analogique et la précision de la fréquence et des niveaux est uniquement liée à une lecture de galvanomètres qui ne possèdent même pas de correction de parallaxe. Les atténuateurs étalonnés ont un pas de 20 dB de 0 à 60 dB. Un pré-amplificateur de gain 20 dB est pris en compte avec la position ATT = -20 dB.
AFC = Automatic Frequency Control permet d’asservir la fréquence de réception à la fréquence d’entrée la plus proche : effet de capture.
Les modes de détection sont la modulation d’amplitude (AM) et la Modulation de Fréquence (FM).
Un filtrage post-détection est assuré par les fonction s
Peak : Mémorisation des maximum avec une constante de temps de décharge ou de maintien : Hold Time
Quasi-Peak : Mémorisation des maximum avec une constante de temps de charge et une constante de temps de décharge.
A noter la dynamique d’affichage qui est assez médiocre : 60 dB qui est due à la faible performance des amplificateurs logarithmiques de l’époque. D’où l’obligation de disposer d’atténuateurs étalonnés pour augmenter cette dynamique.
Les appareils modernes ont une dynamique de 100 dB.
Ces appareils sont complètement obsolètes et ils sont remplacés par des appareils reposant entièrement sur les logiciels : Oscillateurs DDS et analyse FFT.dont l’encombrement est celui d’une carte d’extension pour PC.
