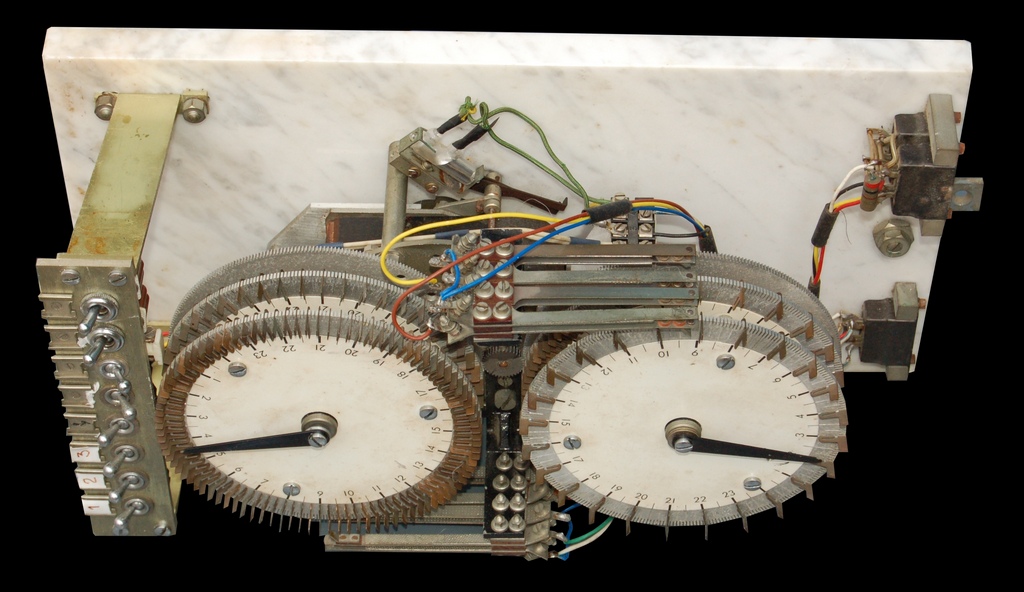

Séquenceur électromécanique sondeur ionosphérique Poitiers contact Hg

diaporama Montrer les méta-données du fichier

Ce dispositif a servi pendant les années 1950 à piloter le fonctionnement d’un sondeur ionosphérique installé à Poitiers.
Il s’agissait à intervalle fixe de l’ordre du quart d’heure par exemple de lancer un cycle d’analyse de l’ionosphère donc enclencher la haute tension sur les tubes, démarrer l’entraînement du condensateur variable déterminant la fréquence, démarrer l’enregistrement sur film photographique etc.
Pour assurer le maximum de fiabilité, les contacts sont du type à ampoule de mercure déjà décrit dans cette catégorie. Une ampoule partiellement remplie de mercure (Hg) s’incline en passant sur des cames régulièrement reparties sur un disque entraîné par un moteur synchrone. Ce moteur synchrone accouplé à des réducteurs à engrenages accomplit une rotation par 24h, ce qui assure la programmation journalière et pouvant inclure des opérations particulières comme des cycles supplémentaires ou des cycles de maintenance.

Auteur Ph Maliet
Créée le Samedi 21 Juin 2008
Ajoutée le Lundi 10 Novembre 2008
Dimensions 1024*592
Fichier sequenceur_electromecanique_sondeur_ionospherique_Poitiers_contact_Hg.jpg
Poids 206 Ko
Tags cadran, Condensateur, contact, Radio, relais, transmission, échelle, émetteur
