variac TRIphasé

diaporama Montrer les méta-données du fichier

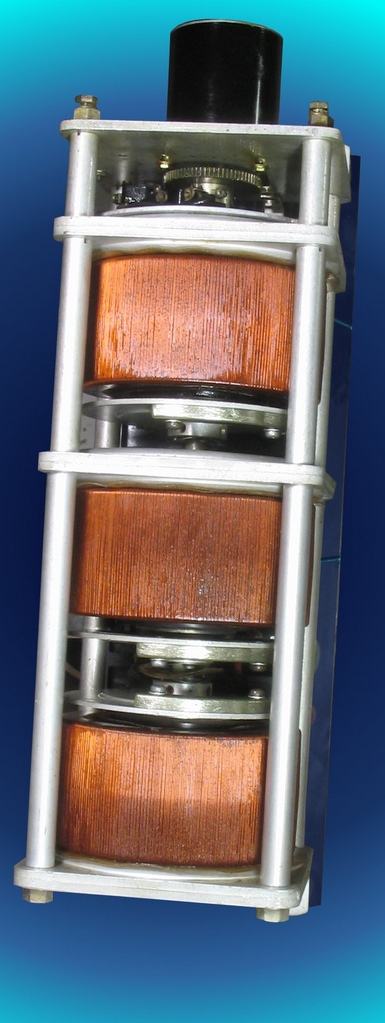

Cet appareil sert à créer une tension d’alimentation triphasée ajustable à partir de la tension fixe fournie par un réseau de distribution.
‘’Variac’’ est une marque que la société General Electric établie aux Etats-Unis a utilisée de 1934 à 2002 pour ses auto-transformateurs à rapport variable. La particularité de l’assemblage représenté ici est la commande unique pour trois auto-transformateurs permettant de fournir une tension triphasée. On remarque aussi un moteur électrique avec des engrenages ce qui permet une télécommande.
Le cœur d’un auto-transformateur variable est constitué d’un bobinage enroulé sur un circuit magnétique de forme torique.
Les spires de ce bobinage sont très fortement collées au noyau magnétique tout en maintenant le meilleur isolement possible entre spires et avec le noyau magnétique ceci de façon à obtenir un bloc usinable. La partie extérieure de ce bobinage a été dégarnie de son isolant de façon à ce qu’un curseur puise prélever la tension directement sur les spires. A la différence des bobinages classiques qui ne sont bobinés que sur une partie du circuit magnétique et qui peuvent comporter plusieurs couches de fil, les ‘’Variac’’ ne comportent qu’un seule couche. Un ‘’variac’’ est une sorte de potentiomètre où la piste résistive est remplacée par les spires d’une self.
Le mot auto-transformateur désigne un montage particulier de self-inductance où un effet transformateur se produit entre les extrémités de la self reliées au circuit extérieur et une prise intermédiaire. En règle générale le rapport de transformation peut varier entre 0 et 1.2. On a un effet abaisseur jusqu'à 0 et légèrement élévateur jusqu’à 1.2.
Bien évidemment ce montage ne fonctionne pas pour les tensions continues.
Les utilisations de cet appareil sont par exemple :
-Régulateur de tension dans un fonctionnement en asservissement grâce à la télécommande par moteur.
-Le réglage des courants dans les traitements de galvanoplastie
-L’ajustage de la luminosité de projecteurs
-L’ajustage de la vitesse de rotation de moteur à courant continu (Après redressement)

Auteur Ph. Maliet
Créée le Samedi 18 Août 2018
Ajoutée le Dimanche 09 Novembre 2008
Dimensions 385*1023
Fichier variac_TRIphase.jpg
Poids 144 Ko
Tags impédance, magnétique, variable
