Emetteur recepteur Bendix RTA 45A ouvert connexions ampli BF

diaporama Montrer les méta-données du fichier

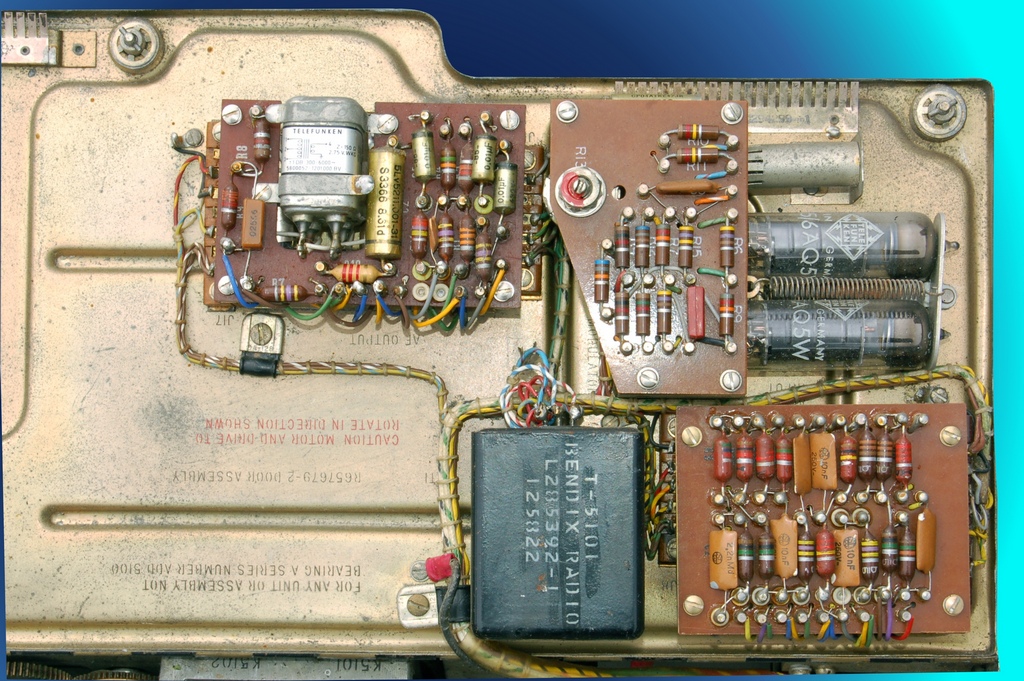

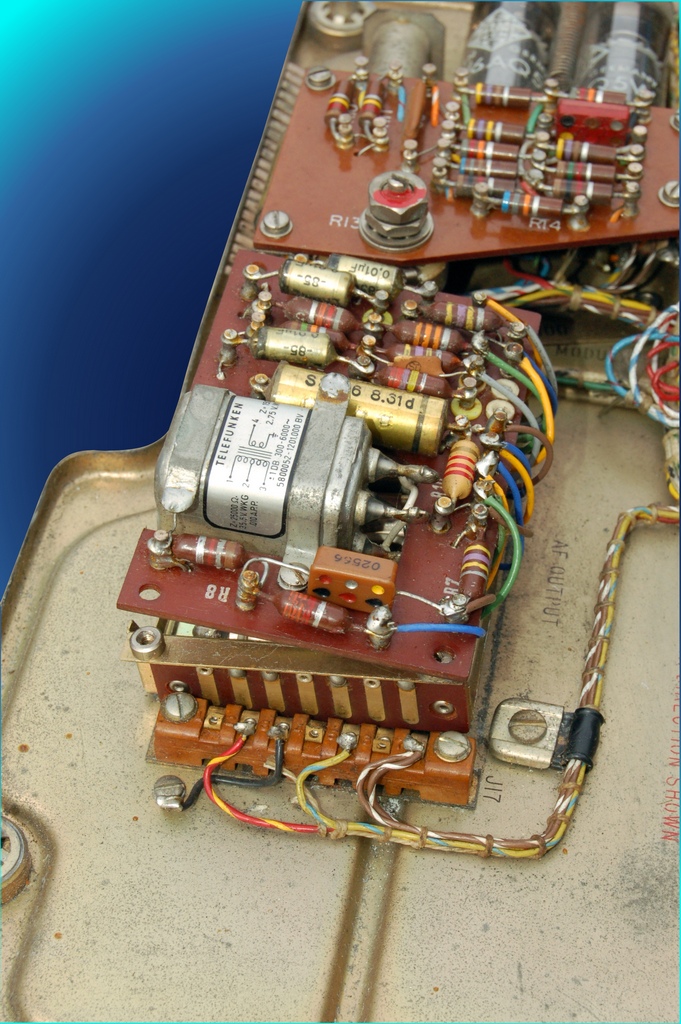

Au premier plan on voit le module amplificateur basses fréquences de la partie réception qui fournit quelques dizaines de mW (voir la photo ‘’ Emetteur recepteur Bendix RTA 45A ampli BF ‘’) et dans l’arrière plan le modulateur en amplitude de l’émetteur équipé de tubes 6AQ5 et qui fournit plusieurs W.
Pour permettre une maintenance plus rapide, les appareils complexes sont organisés en plusieurs niveaux avec le maximum de pièces et de sous-ensembles interchangeables. Cela permet d’organiser une maintenance à plusieurs niveaux. Au premier niveau le plus prés de l’utilisateur comme celui des agents d’entretien technique d’une compagnie d’aviation où l’on recherche une maintenance la plus rapide possible on se limite à l’échange les modules donc sans recherche du composant précis défectueux. C’est cette dernière tâche qui est l’objet de la maintenance de second niveau au sein d’un laboratoire bien équipé et disposant de lots de maintenance comprenant tous les composants. Un troisième niveau pour les parties les plus complexes se déroulerait éventuellement chez le fabricant.
Les interconnexions du module se font par des bandes métalliques dorées pour garantir une bonne fiabilité.
Les composants se repèrent comme suit :
Les petits cylindres marron avec des bandes colorées qui codent leur valeur sont des résistances de technologie carbone aggloméré.(technologie obsolète remplacée par les résistances à film métallique déposé sur un cylindre en alumine)
Les cylindres de couleur jaunâtre sont des condensateurs du type film plastique métallisé.
Le parallélépipède marron avec des taches de couleur qui codent sa valeur est un condensateur au mica.
Le boîtier métallique est le transformateur d’adaptation BF typique des amplificateurs à tubes. L’ impédance d’entrée coté tube : Z = 25 kOhm et l’impédance de sortie coté casque Z = 150 Ohm. Bande passante = 300 Hz - 6000 Hz. Fabricant : Telefunken.

Auteur Ph Maliet
Créée le Samedi 03 Mai 2008
Ajoutée le Mercredi 14 Mai 2008
Dimensions 681*1024
Fichier Emetteur_recepteur_Bendix_RTA_45A_ouvert_connexions_ampli_BF.jpg
Poids 336 Ko
Tags impédance, résistance, transmission, tube, électronique, émetteur
