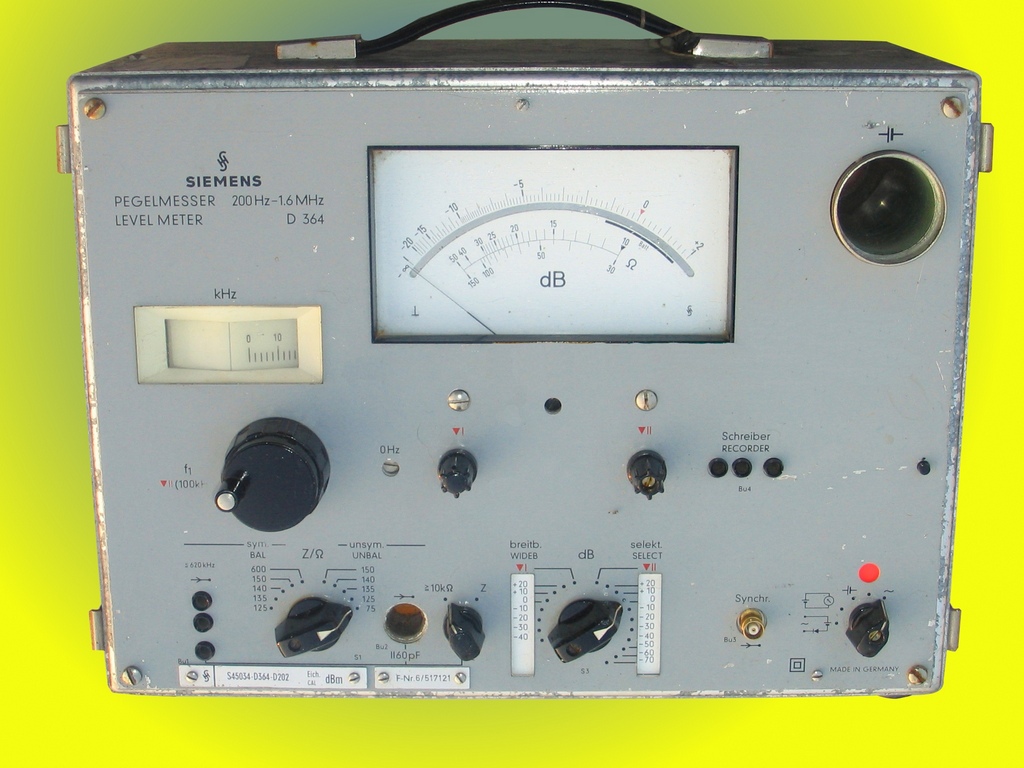

Recepteur niveaux Siemens 200Hz 1 6MHz

diaporama Montrer les méta-données du fichier

Cet appareil datant des années 1970 servait à mesurer les niveaux des porteuses de multiplex téléphoniques entre 0 et 1600 kHz. L’entrée est du type symétrique (une paire de fils symétrique comme ceux du téléphone) et du type asymétrique (un câble coaxial). Il est transistorisé et il peut fonctionner sur batteries. Le cadran d’affichage des fréquences utilise un affichage sur film de cinéma Cf le condensateur variable décrit dans la catégorie composants. Un quartz à 100 kHz ‘’EICHEN’’ permet de recaler l’échelle des fréquences. Le principe de fonctionnement repose sur la réception superhétérodyne suivie d’un amplificateur logarithmique.

Auteur Ph Maliet
Créée le Jeudi 11 Mai 2006
Ajoutée le Samedi 01 Septembre 2007
Dimensions 1024*768
Fichier Recepteur_niveaux_Siemens_200Hz_1_6MHz.jpg
Poids 244 Ko
Tags amplificateur, analyseur , cadran, Condensateur, déviation, Radio, spectre, superhétérodyne, Transistor, transmission, échelle, écran
