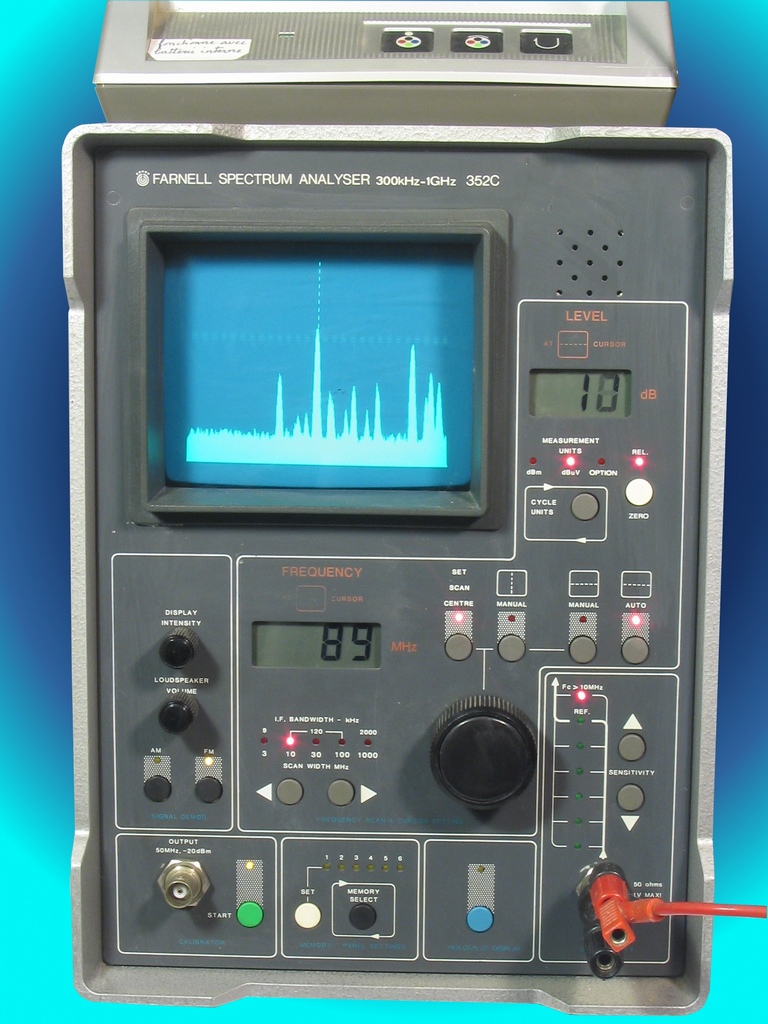

Analyseur de spectre Farnell 352C

diaporama Montrer les méta-données du fichier

Gamme de fréquences couvertes : 300 kHz à 1 GHz.
Utilisation : Mesures de pouvoir perturbateur en conduction et en rayonnements ; mesures en radiocommunications.
Technologie : Circuits intégrés.
Fabricant : Farnell en Grande Bretagne
Affichage : Tube à rayons cathodiques à déflexion électrostatique : Cf oscilloscope ;
Impression des données sur traceur.
Calibrateur interne : 50 MHz niveau –20dbm.
Principe : Réception superhétérodyne avec oscillateur local. L’affichage des fréquences se fait sur l’axe horizontal, les niveaux mesurés sont sur l’axe vertical.
Démodulation : Modulation d’amplitude ou modulation de fréquence avec écoute sur haut-parleur.
Unités de mesure : dBm et dBuV
Commentaires sur la mesure en cours.
Gamme de fréquence analysée : 10 MHz autour de la fréquence centrale de 89 MHz : C’est la bande de la radiodiffusion FM.
Résolution ou largeur d’analyse : 10 kHz pour les faibles excursions de fréquences et 120 kHz pour les grandes excursions de fréquence.
Précision de la fréquence : environ 1%.
Précision de mesure en amplitude : +/- 2 dB.

Auteur ¨h Maliet
Créée le Mardi 08 Juin 2004
Ajoutée le Jeudi 30 Août 2007
Dimensions 768*1024
Fichier Farnell_spectrum_Analyser_352C.JPG
Poids 280 Ko
Tags analyseur , oscilloscope, Radio, récepteur, résolution, spectre, superhétérodyne, tube, écran, électronique, électrostatique
