Condensateur variable de récepteur de mesure

diaporama Montrer les méta-données du fichier

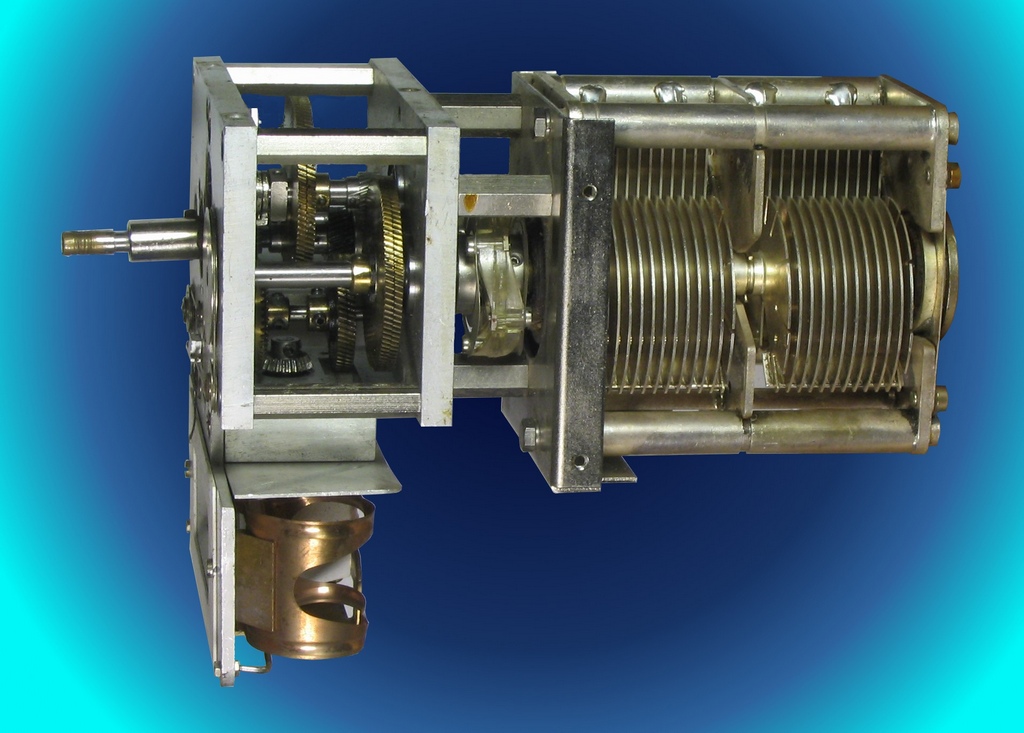

Ce condensateur variable servait à régler la fréquence de réception d’un voltmètre sélectif fabriqué par Siemens ( PegelMesser) qui fonctionnait ente 10 kHz et 17 MHz.
Date de fabrication : 1967.
Utilisation : Le condensateur variable est utilisé comme élément d’accord variable dans un circuit oscillant self-capacité fixant la fréquence d’un oscillateur local d’un récepteur superhétérodyne.
Le principe : Des secteurs métalliques se recouvrent proportionnellement à un angle de rotation.
Pour repérer avec précision l’angle, le condensateur est couplé à un magnifique système d’amplification d’échelle par engrenages à rattrapage de jeu qui entraîne une échelle de 1.5 m de long photographiée sur un film de cinéma au format 35 mm. Le logement des films se trouve dans les formes cylindriques en cuivre béryllium.
Pour améliorer la linéarité, on remarquera que les secteurs extérieurs sont découpés de façon à pouvoir modifier leur profil.
La capacité répond à la relation suivante :
- C en pF = 8.85 pF* S / d
- pF = unité de capacité = 10-12 F.
- le coefficient 8.85 est valable pour l’air qui est le diélectrique qui se trouve entre les électrodes
- S = surface d’électrodes en regard et proportionnelle à l’angle de rotation
- D = distance entre les électrodes
Les capacités variables à air sont les seules qui aient une très bonne stabilité car leur valeur est indépendante de la tension alternative et de la tension continue appliquée.
La stabilité relative de type de capacité en fonction de la température est de l’ordre de 10^-5.
Ce type de capacité a été utilisé dans les postes de radio jusque dans les années 1970.
