Grundig Satellit 1400SL

diaporama Montrer les méta-données du fichier

C’est un récepteur de radio dédié aux amateurs de réceptions lointaines et donc très bien équipé pour la gamme des ondes courtes.
Spécifications :
· Grandes Ondes entre 150 kHz et 320 kHz.
· Petites Ondes entre 520 kHz et 1600 kHz.
· Ondes Courtes en 6 gammes entre 1.6 MHz et 28 MHz.
· Démodulation de la Bande Latérale Unique par un oscillateur à battements.(Écoute des radio-amateurs et des stations en télégraphie)
· Modulation de fréquence entre 87.5 MHz et 108 MHz. Avec un stabilisateur automatique de fréquence.
· Affichage de fréquence par afficheur à cristaux liquides (LCD). Résolution 1 kHz.
· Principe de super-hétérodyne à double conversion de fréquence.
A noter l’esthétique semi-professionnelle / militaire.

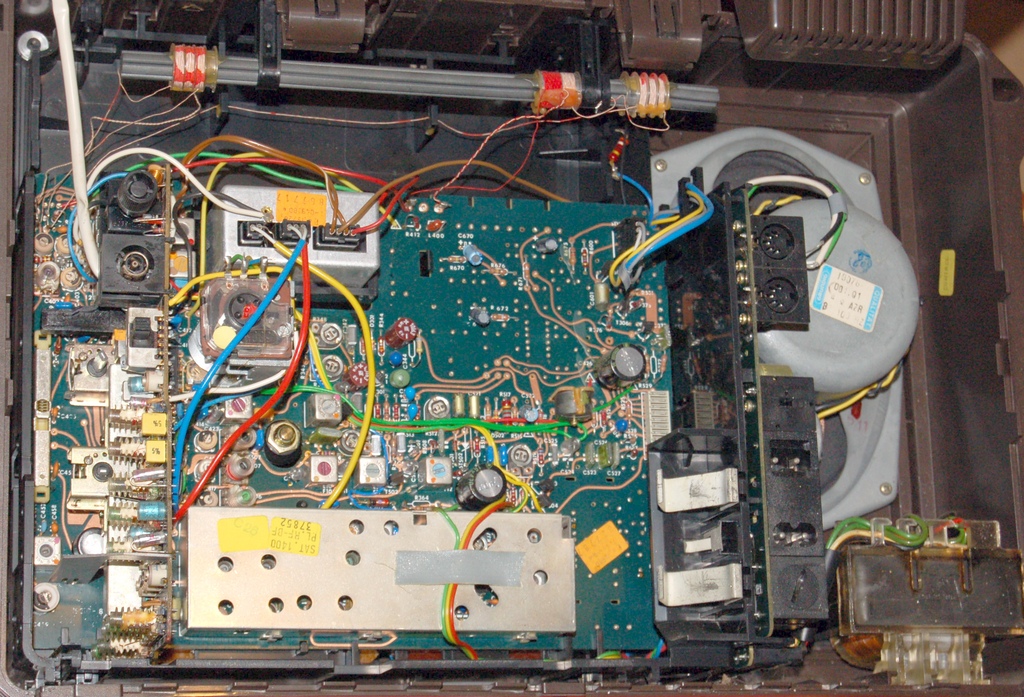

Matériaux utilisés :
· Matière plastique moulée pour le boîtier.
· Composants semi-conducteurs au silicium : dont 13 diodes, 24 transistors, 7 circuits intégrés et 5 stabilisateurs.
· Bobinages avec des noyaux en ferrite doux pour les hautes fréquences.
· Acier de type ferro-silicium pour le transformateur d’alimentation.
· Acier étamé pour les blindages.
· Ferrite dur (Aimant permanent) pour le haut-parleur.
· Aluminium pour le condensateur variable.
· Matériaux divers pour les condensateurs électrochimiques.
Date de fabrication de 1979 à 1982.
Cette génération est celle qui précède les récepteurs à synthèse de fréquence où le condensateur variable qui permet de rechercher les stations est remplacé par une boucle à verrouillage de phase (PLL) asservie sur un oscillateur à quartz très stable. Avec la technologie à condensateur variable, la stabilité de fréquence est de l’ordre de + / - 500 Hz ; avec celle à PLL la stabilité est de l’ordre de + / - 10 Hz.

Fabricant : Grundig : Allemagne. Création en 1945. Apogée en 1979 avec 30 000 employés et disparition par faillite en 2003.
