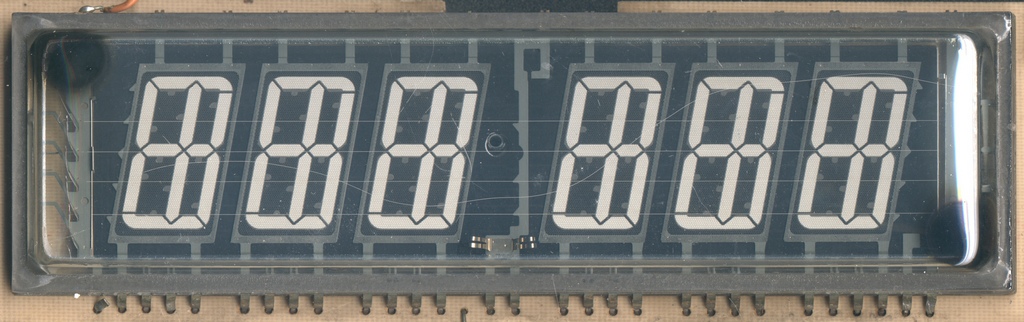

afficheur 10 segments tube fluorescent machine jeux

diaporama Montrer les méta-données du fichier

Ce dispositif est un afficheur utilisé dans les machines de jeux comme les ''flippers''.
On le rencontre aussi dans les appareils audio-vidéo, les afficheurs de tableaux de bord en automobile etc.
La technologie est celle des tubes fluorescents.(VFD : Vacuum Fluoresent Display).

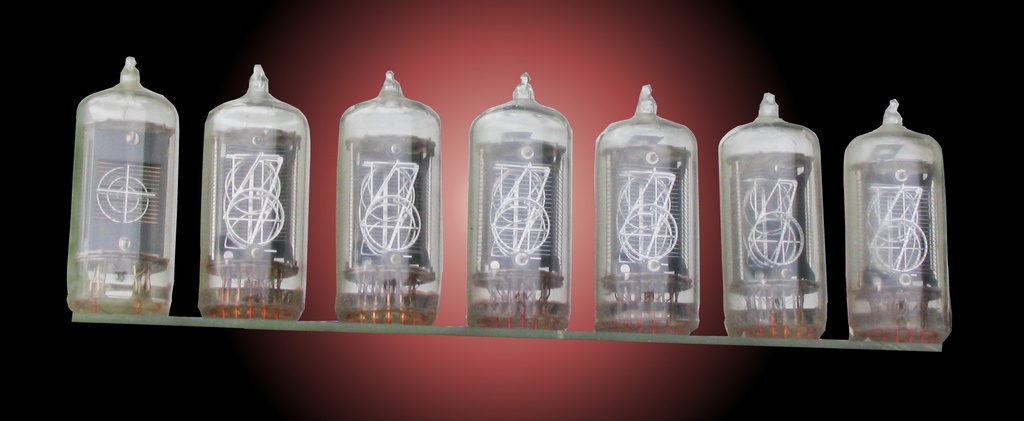

Cette technologie hérite de celle des tubes à vide de la radio, des tubes de télévision couleur à rayons cathodiques, des dalles de télévision à écran plat du type plasma et des tubes ''nixies'' présentés ailleurs dans cette galerie.
Cette technologie est apparue dans les années 1980.

La source d'énergie est celle d'une cathode émissive d'électrons. Un fil fin en tungstène revêtu d'oxydes alcalino- terreux est porté à haute température par le passage d'un courant comme dans une lampe à incandescence. On peut voir sur la photo que ce fil s'est cassé.
Un nuage d'électrons entoure ce fil. Des anodes revêtues de phosphore sont portées à une tension positive de quelques dizaines de volts et attirent les électrons. Ce sont les segments. Le choc des électrons rend les anodes lumineuses par effet de fluorescence (Cf. TV couleurs). Les couleurs sont fonction du phosphore. Le courant d'électrons est commandé par des grilles de commande comme dans les tubes triode. Cela permet aussi d'obtenir une multiplexage qui réduit le nombre de connexions vers l'extérieur. C'est un microprocesseur qui commande le multiplexage au travers des nombreuses connexions externes qui sont alignées comme un peigne.
Comme en télévision le rythme du mutiplexage est de l'ordre de 100 / seconde pour profiter de persistance des impressions rétiniennes.
Les électrons ne se propagent que dans le vide poussé, c'est pourquoi on reconnait deux traces noires placées aux deux extrémités. Ce sont des ''getters'' métalliques qui absorbent les traces de gaz résiduelles.
L'intérêt de cette technologie est sa grande luminosité qui supporte un éclairage solaire direct.
Le nombre de pixels atteint typiquement 256 x 64.
Le principe d'émission procure un contraste plus élevé que celui procuré par les afficheurs LCD ainsi qu'un meilleur angle de vision..
Fabricants : FUTABA (Japon) et Noritake (Japon).
Bien qu'il y ait une cathode émissive sujette à épuisement, la durée de vie atteint 10 ans.
Les technologies concurrentes sont :
- Les cristaux liquides (LCD : Liquid Crystal Display),
- Les diodes électroluminesccentes 'LED Light Emitting Diodes)
- Les panneaux OLED Organic Light Emitting Diode qui manquent encore de fiabilité.
Les technologies ''cousines'' sont celles des tubes TV à écran plat du type plasma.
L'intérêt de ce composant est qu'il est un concentré de physique.

Auteur Ph Maliet
