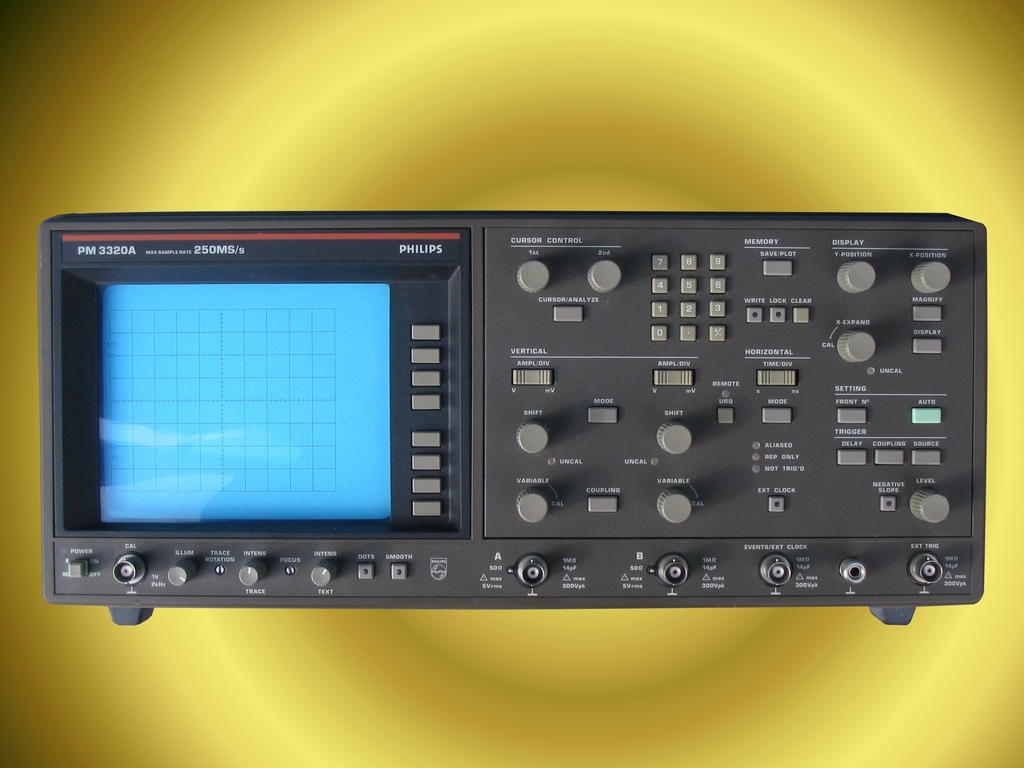

OscilloScope Philips PM3320A face avant

diaporama Montrer les méta-données du fichier

Fabricant : Philips
Fonction : Oscilloscope combiné analogique et numérique
Date de sortie : Année 1988.
Bande passante analogique = 200 MHz.
Fréquence d’échantillonnage maximale = 250 MHz en 8 bits
Résolution numérique en mode moyennage = 10 bits
Profondeur mémoire = 4 kbits
Nombre de voies = 2
Interfaces : HPIB et rs232
L’affichage montre l’acquisition numérique d’une sinusoïde à F = 1 / T =1 kHz. ; T = période = 1ms.
Le mode moyennage AVG 8 permet de faire des relevés précis d’amplitude. On vérifie bien la fréquence de 1 kHz en vérifiant que 1.5 période = 1.5 T = 1.5 ms.
Remarque : Cet appareil était le haut de gamme de l’époque chez Philips en matière d’oscilloscope numérique. Ce type de combinaison analogique numérique caractéristique du début de la numérisation était une spécialité de Philips. En effet certains signaux mélangeant les basses fréquences et les hautes fréquences comme les porteuses HF modulées en amplitude en basse fréquence sont toujours difficilement observables en mode numérique. Lorsque Fluke a repris la marque Philips ce type d’appareil prit le nom de ''Combiscope''. La bande passante en analogique de 200 MHz est difficile à dépasser et les oscilloscopes numériques actuels n’ont plus de fonction oscilloscope analogique et ils atteignent couramment une bande passante d’entrée de 1 GHz.
La profondeur mémoire de 4 kbits a été multipliée par 1000 pour les appareils des années 2005.
