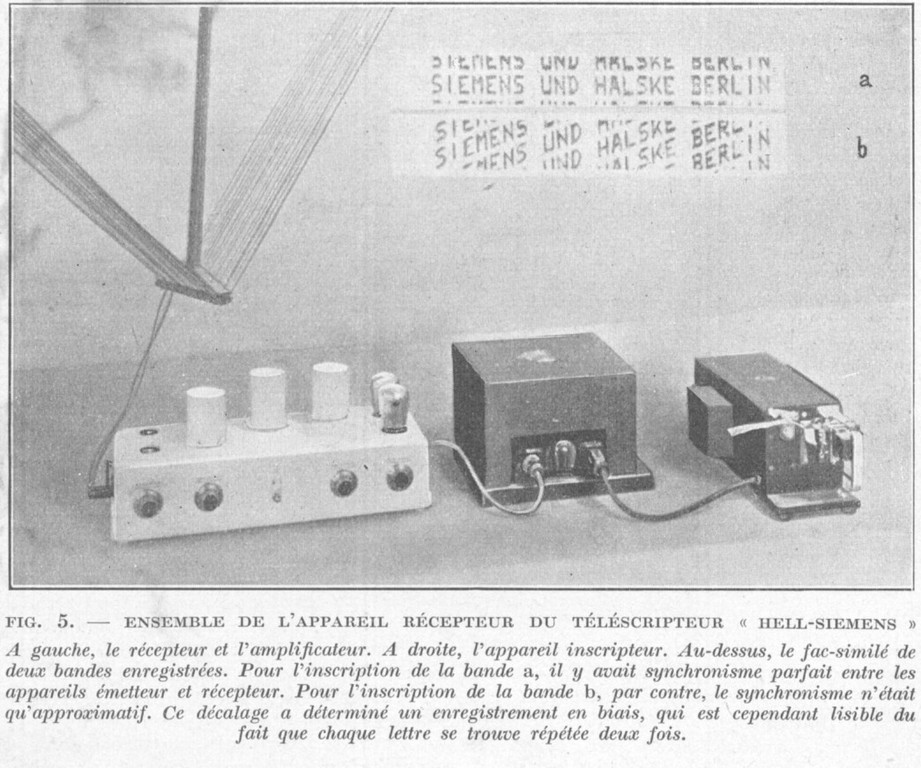

Telescripteur HELL Siemens 1934

diaporama Montrer les méta-données du fichier

Invention en 1929 par le Dr Hell ; commercialisation en 1933 par la firme allemande Siemens. Voir : http://www.hell-kiel.de/images/hellschreiber/bilder.htm
Une vis hélicoïdale encrée défile au-dessus d’un ruban de papier défilant, ceci simulant un balayage ligne vertical. L’impression d’un point est obtenue par une palette de relais placée en dessous de la spirale qui projette le ruban de papier défilant contre la spirale de la vis. Les caractères sont obtenus par la répétition des impulsions qui dessinent des alignements de points représentant les caractères.
Les impulsions sont une sorte d’échantillonnage des caractères. Ce système est génial par sa simplicité mécanique : deux pièces mobiles seulement. C’est l’ancêtre du fax, du scanner.
Ce système fut très utilisé en Allemagne pendant les années 1930 à 1970 et il concurrença les telex automatiques RTTY utilisant le code Baudot beaucoup plus complexes mécaniquement et donc coûteux. Actuellement ce système est utilisé par des radioamateurs car il utilise une faible largeur de bande et l’œil humain est capable de reconstituer les caractères embrouillés et la légendaire robustesse des matériels allemands n’est pas une légende.

Auteur Ph Maliet / Science et Vie 209 nov 1934
Créée le non disponible
Ajoutée le Samedi 10 Novembre 2007
Dimensions 921*768
Fichier SV_209_novembre_1934_systeme_telescripteur_HELL_Siemens.jpg
Poids 171 Ko
Tags Imprimante, magnétique, relais, récepteur, transmission
