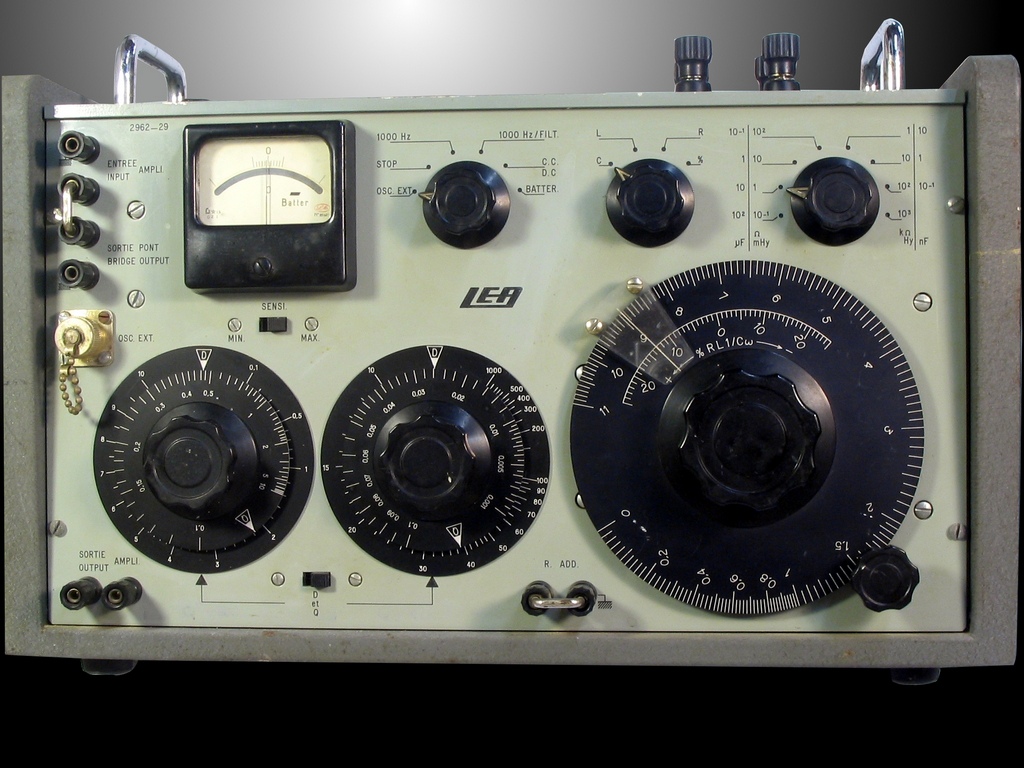

Ponts mesures Pont universel LEA PT1b

diaporama Montrer les méta-données du fichier

Ce pont de mesure utilise le principe du Pont de Wheatstone et il permet d’obtenir les valeurs de résistances, capacités et selfs avec leurs pertes en modèle série ou parallèle. Pour mesurer des impédances réactives, il faut utiliser une source de tension alternative : ici 1 kHz par défaut.
Ce type de pont fonctionne comme une balance qui compare l’impédance inconnue à des impédances de références étalons contenues dans l’appareil.
Comme pour une balance, l’utilisateur doit ajuster une combinaison d’étalons de façon à obtenir une différence nulle entre l’étalon et la valeur à mesurer : on équilibre le pont de façon à trouver un minimum sur la déviation du galvanomètre ‘’NULL’.. L’inconnue est alors égale à la valeur de l’étalon. La précision de mesure ne dépend que de celle de l’étalon. C’est une méthode de zéro qui intrinsèquement est la plus précise mais cela se paye par de la lenteur.
Cet appareil date des années 1970. Ses performances en précision sont encore correctes, par contre la lenteur de l’ajustement manuel est devenue rédhibitoire. Les ponts modernes numériques sont automatiques et beaucoup plus rapides grâce à des asservissements. L’affichage provient d’une conversion analogique /numérique.

Auteur Ph Maliet
Créée le Dimanche 06 Juin 2004
Ajoutée le Jeudi 30 Août 2007
Dimensions 1024*768
Fichier Pont_universel_LEA_lPT1b.JPG
Poids 285 Ko
Tags ampèremetre, cadran, Condensateur, galvanomètre, impédance, Inductance, lecture, multiplication, pont, résistance, échelle
